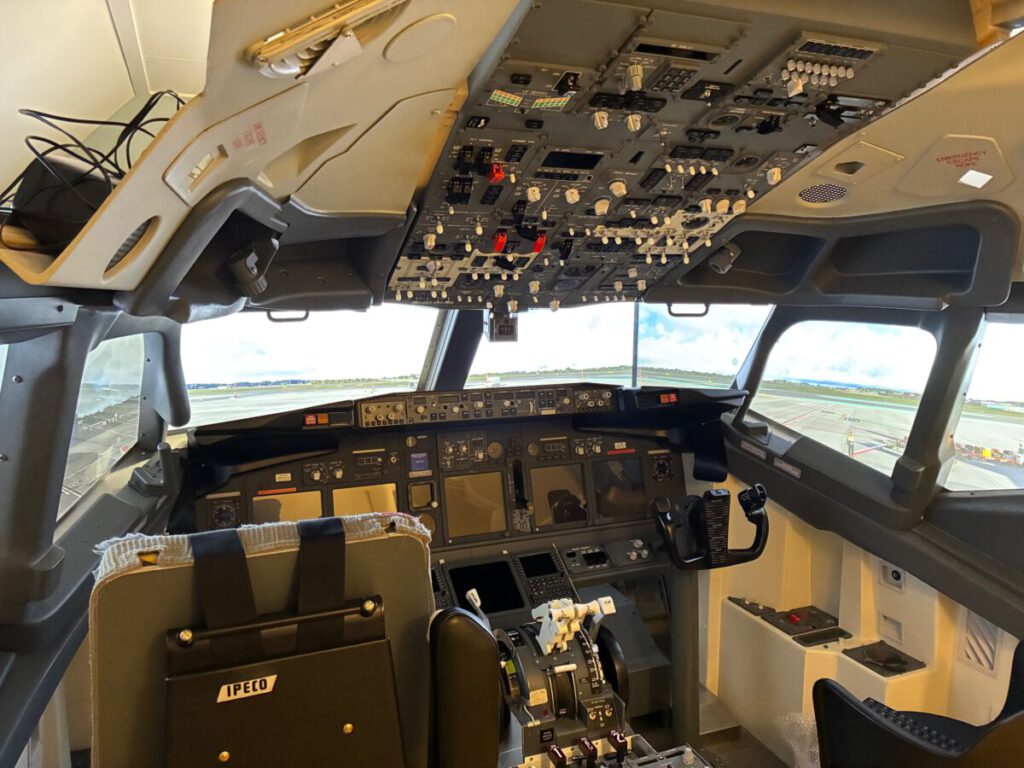

Onlangs heb ik de twee 75″ TV’s aan beide zijkanten van de cockpit gemonteerd. De 1e TV had ik al eerder geplaatst voor het MIP. Deze schermen heb ik met een vaste wandbeugel en een houten frame rondom de cockpit geplaatst. Met deze 3 schermen kan ik nu rondom de cockpit een beeld van ca. 220 graden (FOV) genereren. Het past allemaal maar net in de zolderkamer…

De TV’s staan onder een redelijk scherpe hoek van ca. 70 gr. t.o.v. het middelste scherm en staan zo redelijk dicht tegen de cockpit aan. Dit heeft als voordeel dat je de bovenste bezels niet kunt zien en je hebt een groot (FOV) field of view. Als nadeel merk ik op dat door de grote invalshoek van het zijscherm er enig kleurverschil merkbaar is nabij de hoek met het voorste scherm. Vanwege het schuine dak in de kamer is er echter geen mogelijkheid om de hoek groter te maken.

Ik maak gebruik van 3 Hisense 4K mini-led schermen van 75″. Deze zijn alle drie aangesloten op de hoofd PC met een AMD RX 7900 XTX videokaart. Ik ben nog wat aan het spelen met de instellingen en de resoluties maar ik vermoed dat ik het beeld op het voorste scherm in 4K instel en de zijschermen op 2K om een redelijke framerate te houden in MSFS.

Fly-Elise LCD PRO

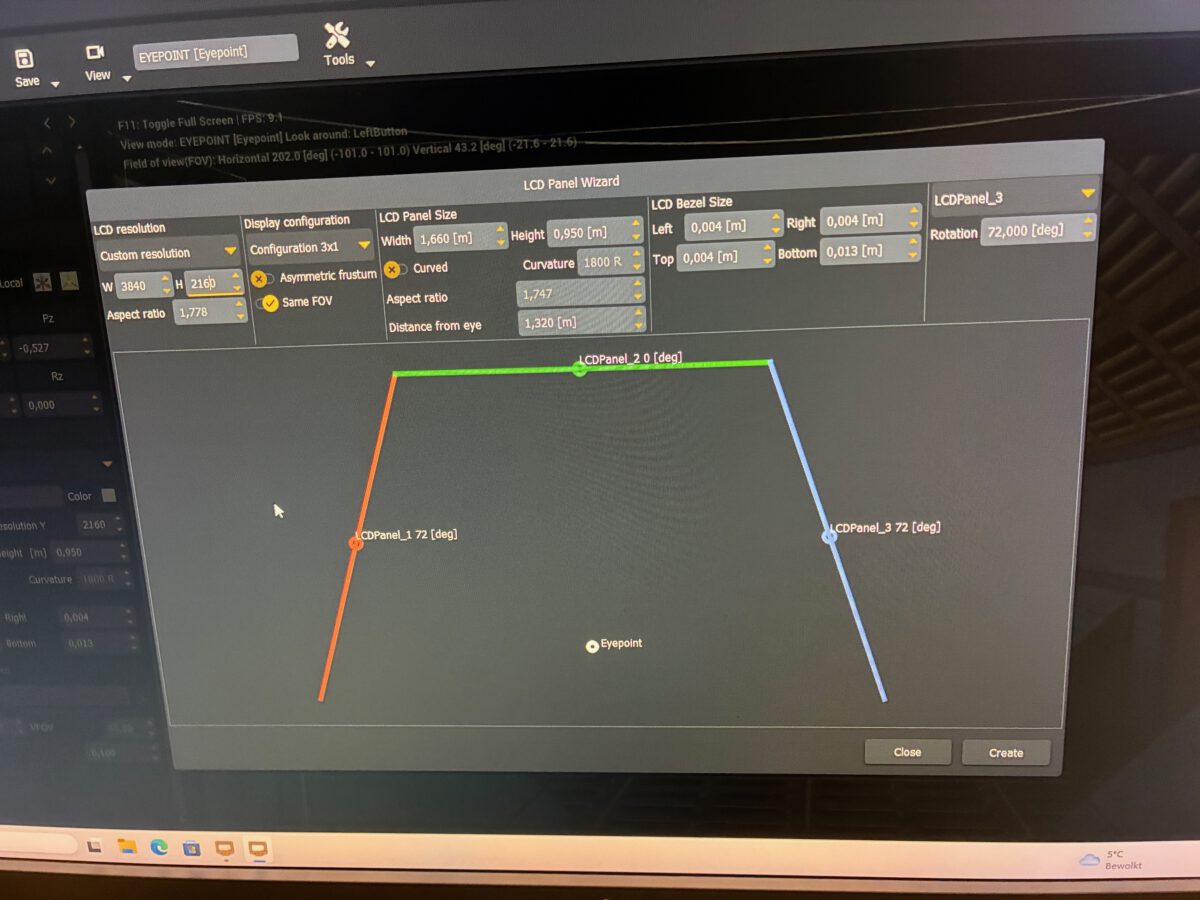

Het goed kalibreren van een volledig beeld vanuit de flightsimulator over de 3 schermen, is nog een redelijke klus om goed te krijgen. Hiervoor maak ik gebruik van Fly-Elise LCD Pro. Met deze software kan de volledige TV opstelling in de software nagemaakt worden en de software berekend automatisch de beste instellingen die vervolgens in MSFS worden geladen. Tenminste…. Dat is de theorie. In de praktijk valt dit nog niet mee. Je kunt verschillende resoluties instellen, er wordt rekening gehouden met de afmetingen van de TV en de bezels. Verder stel je het zogenaamde “eyepoint” in en de hoeken van de zijschermen t.o.v. de centrale TV. Het eyepoint is de afstand tussen de monitor en de positie van je hoofd.

In verband met enkele beperkingen in de multiview setup van MSFS 2020 / 2024 is het nog wel lastig om een goed uitgelijnd beeld te krijgen over de 3 schermen. Zo kun je maar 1 gezamenlijke FOV gebruiken voor alle schermen. Een handige video om de juiste FOV / kijkafstand te bepalen is hier te vinden: MSFS Surround Vs. New Multiview: The Best Sim Solution

Ik ben er ook achter gekomen dat het belangrijk is dat je ooghoogte gelijk moet zijn met de horizon van het MSFS beeld (midden van het scherm). Ga je met je hoofd omhoog of omlaag, ook dan veranderd de uitlijning over de 3 schermen en klopt het beeld niet meer.

Multiview FOV instellingen MSFS

Je kunt overigens deze multiview instellingen ook zonder externe software direct in MSFS instellen. Hierbij stel je de hoek van de monitoren in t.o.v. jouw eyepoint en verder kun je de zoom instellen. De mogelijkheden zijn wat beperkten dan met de Fly-Elise software. Ook kun je met Fly-Elise verschillende eyepoints creëren. Bijvoorbeeld één voor de captain seat en een eyepoint voor de FO positie. Bij ieder eyepoint is het beeld namelijk anders. Verder heeft de Fly-Elise software frame interpolatie ingebouwd waarbij, zonder gebruik te maken van de MSFS game-engine, de framerate vanuit MSFS wordt verdubbeld.

Wordt vervolgd…
